产品名称：止回阀H44F46-16C\DN100厂家及结构图[ 2025-07-25 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

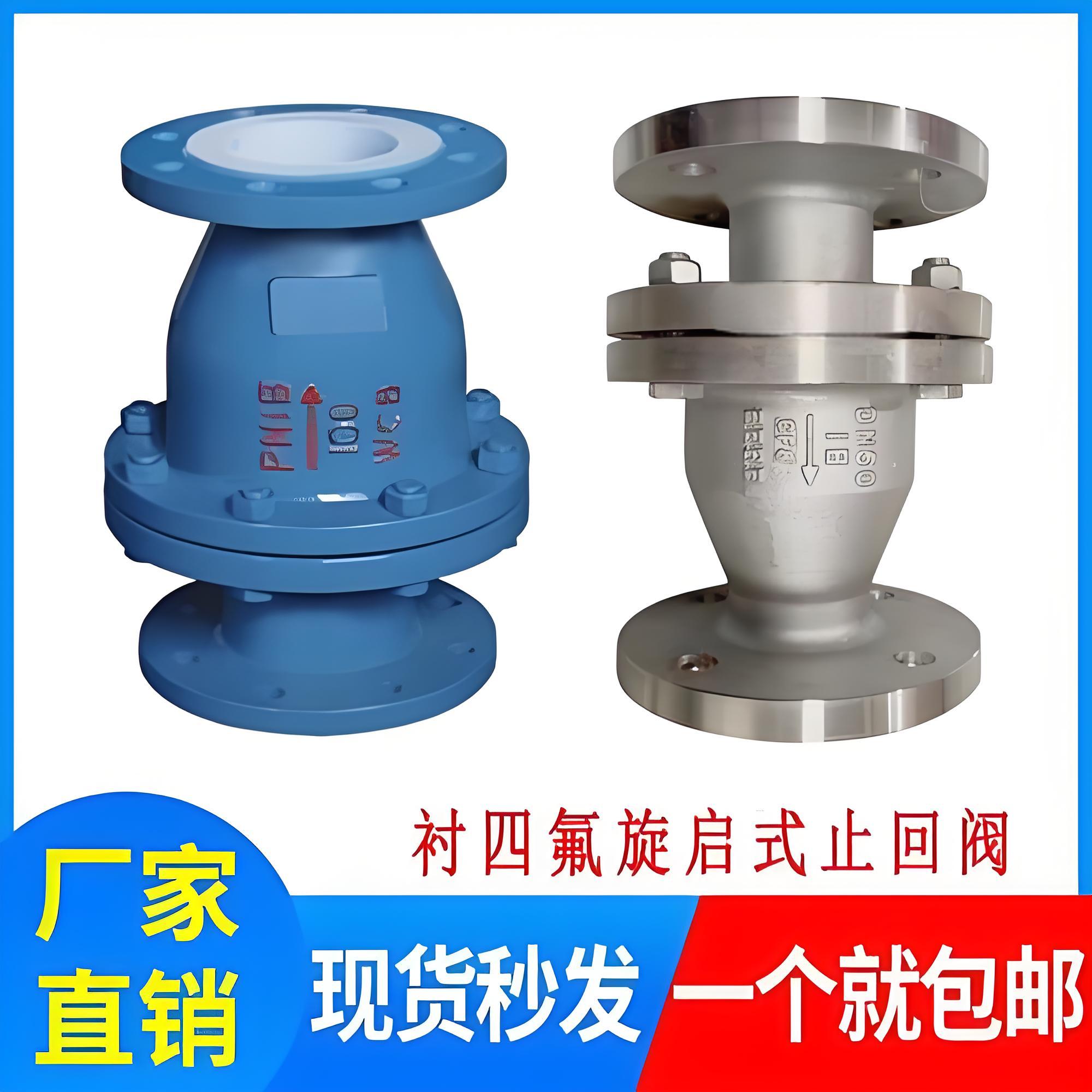

  • H44F46-16C 是 旋启式衬氟止回阀 的型号，适用于强腐蚀性介质管路，具有耐腐蚀、密封可靠等特点。以下是具体介绍：

    适用介质与温度

    适用于 硫酸 、 盐酸 、 氢氟酸 等强腐蚀性介质，温度范围为-50℃至150℃。 ‌

    结构特点

    • ‌阀瓣设计‌：阀瓣围绕阀座外的销轴旋转开启，镶嵌在阀体与阀盖的凹槽内，启闭灵活。 ‌
    • ‌密封设计‌：阀瓣与阀座采用氟塑料密封，确保在低压区域也能保持密封可靠性。 ‌
    • ‌连接方式‌：采用 法兰连接 ，符合 国家标准 （如GB12235/GB12236）。 ‌

    规格参数

    • ‌公称直径‌：DN100（即通径100mm）
    • ‌压力等级‌：PN1.6MPa
    • ‌适用温度‌：根据衬里材料不同，最高可达150℃。 ‌

    该阀门通过介质压力自动开启/关闭，防止介质倒流，适用于化工、环保等工业管路。 ‌
  • 主要零部件材料表:
    序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
    Z C P R PL RL
    1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
    2 阀瓣/阀杆 35 1Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
    3 衬里/阀座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
    4 紧固螺栓 WCB 1Cr17Ni2 1Cr18Ni9Ti
    5 螺母 PTFE(F4) CF8 CF8
    主要外形和连接尺寸:
    公称通经 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd
    DN(mm) NPS(inch) PN1.0MPa PN1.6MPa
    15 1/2 130 95 65 45 2 14 4-φ14 130 95 65 2 14 4-φ14
    20 3/4 150 105 75 55 2 16 4-φ14 150 105 75 2 16 4-φ14
    25 1 160 115 85 65 2 16 4-φ14 160 115 85 2 16 4-φ14
    32 5/4 180 135 100 78 2 18 4-φ18 180 135 100 2 18 4-φ18
    40 3/2 200 145 110 85 3 18 4-φ18 200 145 110 3 18 4-φ18
    50 2 230 160 125 100 3 20 4-φ18 230 160 125 3 20 4-φ18
    65 5/2 290 180 145 120 3 20 4-φ18 290 180 145 3 20 4-φ18
    80 3 310 195 160 135 3 22 4-φ18 310 195 160 3 22 4-φ18
    100 4 350 215 180 155 3 22 8-φ18 350 215 180 3 24 8-φ18
    125 5 400 245 210 185 3 24 8-φ18 400 245 210 3<, o:p> 26 8-φ18
    150 6 480 280 240 210 3 24 8-φ23 480 280 240 3 28 8-φ23
    200 8 600 335 295 265 3 26 8-φ23 495 335 295 3 30 12-φ23
    250 10 622 390 350 320 3 28 12-φ23 622 405 355 3 32 12-φ25
    300 12 698 440 400 368 4 28 12-φ23 698 460 410 4 34 12-φ25
    350 14 787 500 460 428 4 30 16-φ23 787 520 470 4 38 16-φ25
    400 16 914 565 515 482 4 32 16-φ25 914 580 525 4 40 16-φ30
    450 18 978 615 565 532 4 32 20-φ25
